汽輪機零件噴嘴的加工技巧

2020-11-12 來源：北方華安工業集團有限公司機械公司作者：-

搞要：汽輪機零件噴嘴精度要求高，通過合理的工藝方案和專用刀具、車床夾具設計，保證了加工精度。

１、零件結構和技術要求

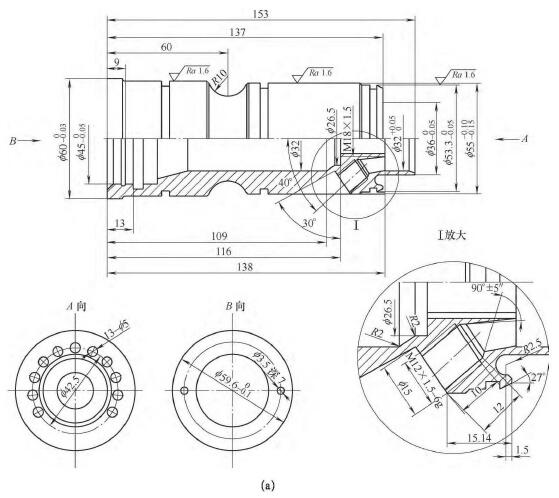

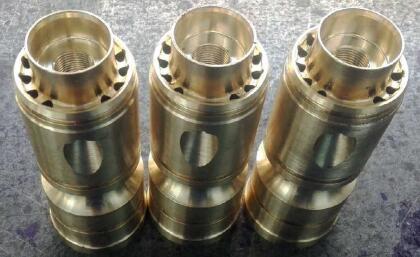

零件結構如圖１所示，材料為鉻鋯銅，內孔公差尺寸相對于外圓同軸度0.05mm，和零件噴嘴軸線傾斜４０°的螺紋Ｍ12ｘ1.2-6g與90°士５mm，錐面同軸度0.02ｍｍ，需要工藝保證，一次裝夾完成。90°錐面和相配合件測壓器配研，接觸面積大于90％，13個必5mm均布孔與工件端面垂直度0.15mm。

２、加工工藝性分析

贈件加工工藝性分析如下：

（1）零件較復雜，加工時工序編制要認真分析零件的加工要求，合理編制各工序的加工順序，應選擇精度較高、裝夾穩定可靠的表面。同時，為了減小外形ｉＭＯｍｍ圓弧槽對加工１３個直徑5mm孔的影響，以及外形各徑的階臺對零件定位、夾緊和找圖１正的不利影響，外形尺寸加工為凌60mm作為內孔各尺寸、13個直徑5mm孔與工件軸線傾斜40°角的Ｍ12ｘ1.5－6ｇ、90°錐面的加工基準。

圖１

（2）為了方便Ｍ12ｘ1.5－6ｇ和90°±５〃錐面傾斜孔加工，需要設計40°傾斜孔加工專用車床夾具。

（３）為了保證各R槽尺寸的準確，采用成形刀具，并用線切割樣板檢測。

３、技術措施

針對加工工藝性分析，采取了以下技術措施：

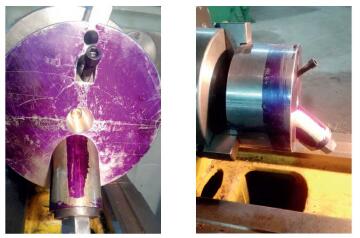

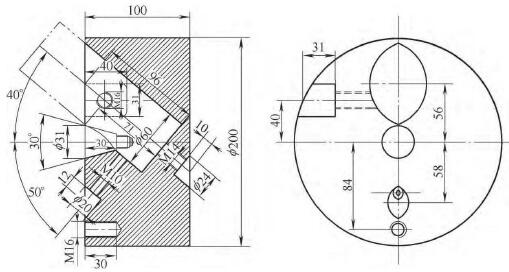

⑴設計制作Ｍ12ｘ1.2-6g 和90°±５〃錐面的傾斜孔車床夾具，保證40°傾斜孔各尺寸的準確加工。夾具傾斜孔尺寸為直徑60（上0.08，下0.04）與零件直徑60（上0，下-0.03）尺寸相配合，保證了定位精度。零件放入夾具中，用螺栓拉緊，并采用螺柱壓緊的夾緊方式，用螺母緊固，保證夾緊牟固可靠。傾斜孔車床專用夾具如圖２所示，工件裝夾如圖３所示。
