瑞薩電子面向無刷直流電機應用推出全新可編程智能柵極驅動器
2021-12-9 來源： 作者：
具有多種驅動配置并集成模擬電源器件 可節約BOM成本和電路板空間

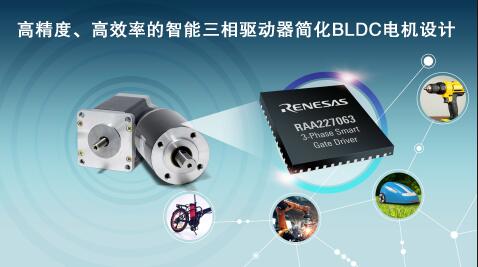

高精度、高效率的智能三相驅動器簡化BLDC電機設計
RAA227063可與各種MCU搭配，以更小尺寸實現高效、靈活的電機控制；全新成功產品組合展示了該產品與瑞薩新型RA6T2 MCU的卓越組合
2021 年 12 月 9 日，日本東京訊 - 全球半導體解決方案供應商瑞薩電子集團（TSE：6723）今日宣布，推出用于無刷直流（BLDC）電機應用的智能柵極驅動器IC——RAA227063。該產品可通過SPI接口進行編程，從而支持帶有轉子位置傳感器的電機和無傳感器應用。其提供的可編程柵極驅動電壓可支持通常用于電機變頻器設計的N溝道MOSFET，以及用于需要高功率密度的GaN FET。RAA227063具備出色的可擴展性，可支持包括眾多瑞薩產品在內的多種MCU。
除了特有的靈活性外，RAA227063三相FET驅動器還具有高集成度，集成了一個500mA升/降壓轉換器，可直接從電池組為低壓邏輯供電，與傳統LDO（功率效率約40%）相比具有更好的功率效率（高達90%）。該產品還包含一個200mA LDO穩壓器，可為MCU和其它模擬外設供電。三個具有可編程增益的集成電流感應放大器能夠?yàn)槎喾N分流配置輕松編程。產品所實現的卓越集成度簡化了設計，縮減了總體BOM成本，并將所需布板空間降低30%以上。
瑞薩電子物聯網及基礎設施事業本部混合信號事業部副總裁Davin Lee表示：“來自世界各地的電機控制領域客戶要求我們提供靈活的解決方案，以推動縮短設計周期和提高集成度，從而降低成本并節省空間。RAA227063實現了以上所有特性，并成為我們卓越MCU產品的有力補充。”
RAA227063智能柵極驅動器的關鍵特性
. 高集成度可簡化變頻器設計，可擴展MCU的電機控制能力
. 可編程柵極驅動電壓同時驅動N-MOSFET和GaN FET
. 支持梯形、150°驅動和矢量電機控制算法
. 反電動勢（BEMF）傳感簡化了無傳感器控制方式
. 可通過SPI編程支持帶有轉子位置傳感器（如霍爾傳感器或編碼器）的無刷直流電機
. 可編程能力最高支持三相電流感應
. 可擴展以支持多種MCU
. 廣泛的故障保護功能保護變頻器免受災難性故障的影響，并提供故障警告以便于故障排除
. 自適應死區時間將開關功率損耗降至最低
. 采樣/保持功能提高了電流檢測或位置檢測的靈活性，可通過通用MCU驅動BLDC電機
成功產品組合
瑞薩將RAA227063與其他產品互補進行無縫協作，面向電機控制打造“成功產品組合”。例如BLDC牽引電機控制，該成功產品組合還包含瑞薩為電機控制而優化的新型RA6T2 MCU。瑞薩現已基于其兼容產品推出適用于各種應用和終端產品的250余款“成功產品組合”。更多信息，請?jiān)L問：renesas.com/win。
供貨信息
RAA227063現已上市，采用7mm x 7mm 48引腳QFN封裝。瑞薩還提供RTKA227063評估套件，其中包括一個可使用多個CPU卡的500W逆變器。更多詳情，請?jiān)L問：renesas.com/RAA227063。
