車床電氣線路的PLC改造及實現思考
2017-3-21 來源：博羅中等專業學校 作者：趙暉
摘要:車床是制造行業實現零件加工和零件制作的重要組成部分,是影響制造行業的生產效率和生產質量的關鍵因素在實際的車床生產中,為了提高車床電氣線路的運行質量和控制水平,需要科學的展開車床電氣線路的PCL改造,提高車床的控制水平。
關鍵詞:車床;電氣線路;PCL改造;實現思考
隨著社會的不斷進步與完善,為了迎合市場的實際需求,需要提高機械制造企業的生產效率和生產質量,從而使得機械制造企業的市場競爭力可以得到提升為此,需要科學的對車床自動化控制系統的進行構建,針對傳統車床電氣線路的實際情況,實現車床電氣線路的優化設計,簡化控制系統,使車床的生產效率和生產質量可以得到有效的提升,實現機械制造企業的經濟效益與社會價值。
1.車床電氣線路白勺相關概述
1.1車床電氣線路
車床是機械制造加工的重要設備,主要是由機械部分和電氣部分組成在實際的車床控制系統中,車床電氣線路是連接各個部分的關鍵,但是受到傳統車床的電氣線路冗雜的影響,使得車床的信息傳遞效率和信息傳遞質量受到影響,甚至會導致材料加工的出現失誤的情況。結合車床電氣線路的實際情況,實施PLC改造,從而使得車床電氣線路可以得到簡化,發揮控制質量,規避安全隱患的發生。
1.2pLC
PLC控制是一種可編程的控制系統,在實際的應用中,可以根據時間情況實施邏輯面積,促使車床電氣的控制可以更加符合實際情況,進而實現機電一體化的建設。PLC控制具有實用性強、體積小、編程簡單的特點,可以廣泛的應用到控制系統中。針對車床電氣線路的實際情況,可以科學的實施PLC改造,并采用串行通信的方式,提高車床電氣線路的可靠性。
2.車床電氣線路的pCL改造
為了實現車床電氣線路的PCL改造,需要科學的對車床電器控制線路的原理、結構進行分析,從而獲得良好的參數基礎,為實現PLC改造提供有效的數據參數,下面以CW6136B型車床為例：
2.1CW6136B車床的控制要求。
CW6136B型車床是現代機械制造行業常用的加工設備,采用3臺電動機驅動的形式,配合速度繼電器控制,使得車床的車刀的速度可以得到有效的控制,實現零件的加工CW6136B型車床是一類中型車床,車床的控制需要具有:
(1)通過對電動機的控制,實現正轉、反轉的直接啟動,發揮車床的功能性并滿足停止時完成對反接串電阻的制動。
(2)車床在進行零件的加工作業時,由于零件和車刀之間的摩擦,會使得車床的溫度發生變化。需要具有良好的冷卻泵,實現對電動機溫度的調節,發揮電動機的功能性。
(3)車刀速度是影響零件加工質量的關鍵因素,為了實現的零件的加工,車床控制系統需要具有良好的速度控制能力。
(4)過載保護和短路保護是控制系統所有具有的重要功能,為此,車床的控制需要良好的保護功能。
2.2PLC型號的確定。
PLC的型號是影響PCL改造的關鍵因素,之前需要科學的對PLC型號進行選擇。需要分析三個電動機的基本參數,并根據車床的實際需求,科學的展開PCL的型號的選擇并在滿足控制功能的基礎上,盡可能的降低PCL的成本
(1)PLC輸出方式的選擇,負載的差異會使得PCL的輸出方式受到影響,結合負載的實際情況,對輸出方式進行選擇。
(2)聯網通信的選擇,聯網通信的目的是促使PLC控制可以有效的與數據采集和數據分析系統相結合,提高PLC的質量在通信設計時,可以采用串行通信的方式,使得PCL與其他PCL、上位計算機等連接,確保通信質量。
(3)電源選擇,PCL電源是確保PCL穩定運行的關鍵因素,需要具有穩定性和可靠性,規避安全隱患,提高PCL的有效性(生)PCL型號的選擇,為了滿足WC6136B型車床的機需求,可以選擇FPI一1C4型PCL。

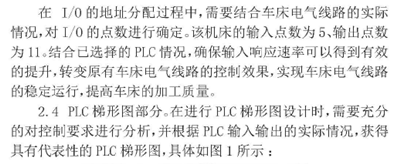

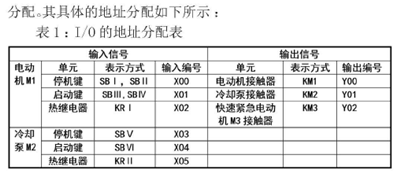

2.3工/0分配及外部接線。工/0分配,需要車床電氣線路的實際情況,合理的展開工/0的地址分配。以BSI、BS且等為例,輸入地質分別為X01、Y01,按照一定的順序,合理的展開地址的
